板對板多通道連接器產品
2022-09-20
SLK SSMP系列板端類型連接器可根據客戶需求進行定制化開發，通道端口數量及貼裝類型可按照PCB板端空間尺寸進行開發，公司具有焊接貼裝及免焊固定高頻信號傳輸技術，多通道連接器滿足軸向浮動及徑向浮動偏差，再極限狹小空間中可實現盲插對配，提高產品使用壽命，兩板中進行連接使用轉接器進行連接，當?shù)蛪勖佑|件連接器損壞時，可進行更換，降低企業生產成本，更好地利用地球資源。

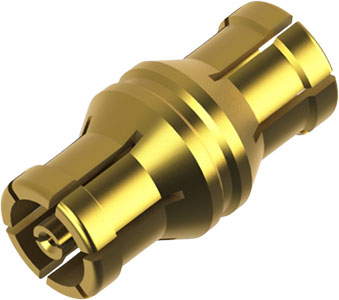

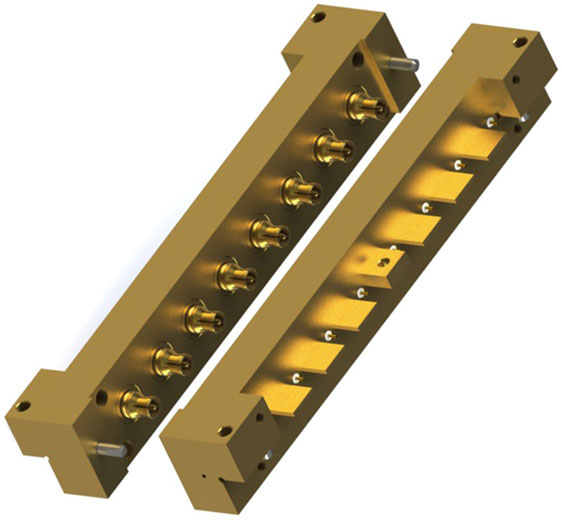

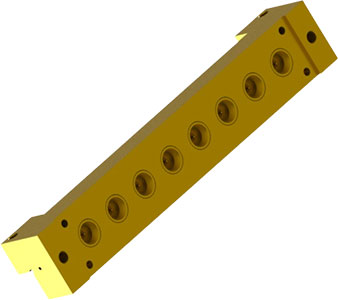

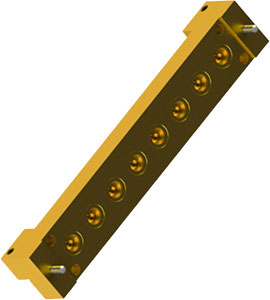

| T-5MPM28S-P98 | T-5MPM28S-P98-001 | T-5MPF06S-MPF-005 |
|
|
|
SLK SSMP系列板端類型單端口、雙端口、四端口及多端口PCB表面貼裝連接器為高精度高頻印刷電路板應用的最佳選擇，電子通信行業高速發展，SSMP系列連接器可實現小型化產品并具有極高頻率低駐波比高性能特性，主要應用于衛星通訊、射頻測試及PCB板測試、光模塊元件測試、高速集束測試等。
| 電氣性能 | 機械性能 |
| 頻率：65GHz | 插入力-SB：<2.5 lbs |
| 阻抗：50Ω | 插入力-FD：<4.5 lbs |
| 工作電壓：35V | 拔出力-SB：>1.5 lbs |
| 介質耐壓：>500V | 拔出力-FD：>6.5 lbs |
|

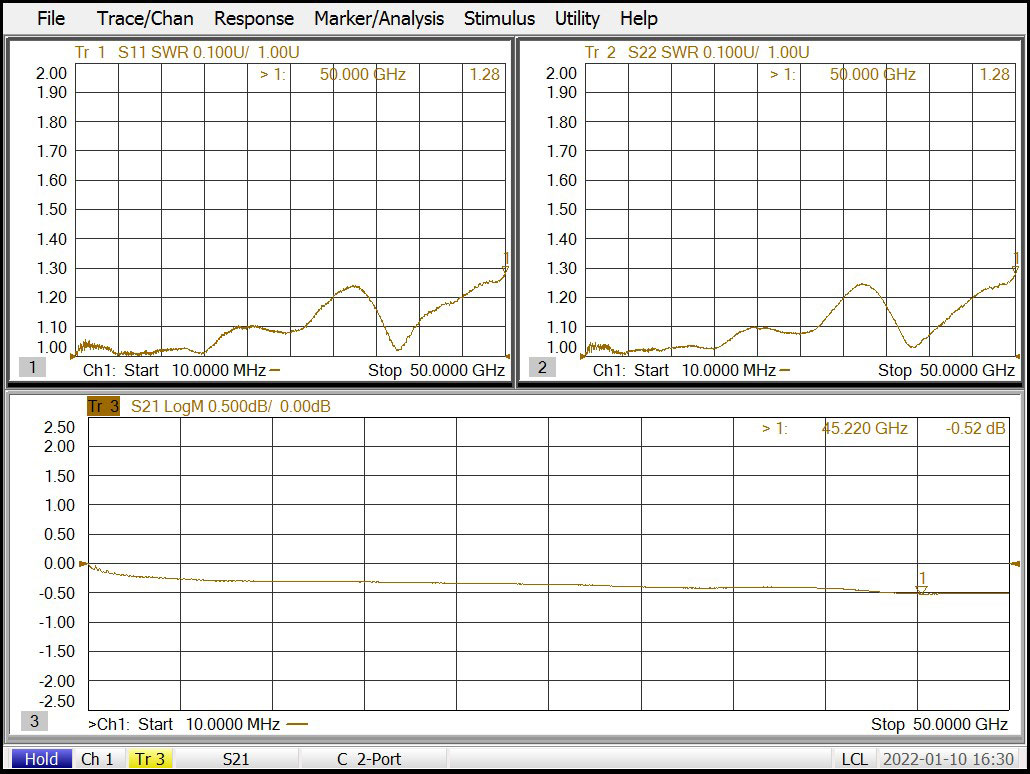

VSWR： <1.20 (@~18GHz) <1.25 (18~26.5GHz) <1.30 (26.5~40GHz) |
軸偏差：<0.1mm |
| 徑向偏差：<3° | |
| 最大壽命-SB：>500次 | |
| 最大壽命-FD：>100次 |
