產品中心 | Y50 圓型連接器
2023-06-14

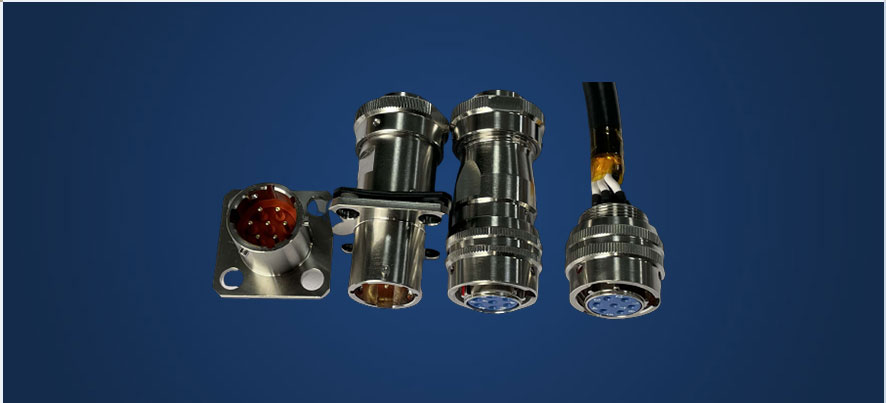

Y50系列圓形連接器共有三個系列,英制系列、公制系列及電源系列。其中英制系列產品符合GJB598A(MIL-C-26482),公制系列產品符合GJB101A。本產品采用卡口式連接系統,具有快速連接和快速分離,體積小等特點。插頭有多種電纜安裝形式,如夾線式,接地壓緊式,防波抗拉式等。電纜出線口備有各種規格不同的密封方式,增強了電纜與連接器的防水,防塵密封性及抗位性能,以適用不同工作環境。
應用于戰略戰術系統,電子對抗系統,野外作業通訊信號連接系統,衛星通訊、航海通訊和測試跟蹤系統,計算機系統,郵電鐵路指揮系統,進口醫療儀器設備等電訊信號連接。
連接器材質 |
|
電氣性能 |
|
殼體 |
不銹鋼鈍化 |
額定電壓 |
常溫狀態:600V |
絕緣體 |
高級熱塑性塑膠 |
|
濕熱狀態:600V |
封線體和密封圈 |
硅橡膠 |
|
耐電壓:1500V |
接觸件 |
銅合金鍍金 |
接觸電阻 |
< 3.0 mΩ |
|
|
絕緣電阻 |
>3000 MΩ |
機械性能 |
|
環境性能 |
|
機械耐久性 |
> 500 cycles |
鹽霧 |
500H |
振動 |
頻率10~2000Hz,加速度 196m/s2 |
工作溫度 |
-55 ℃~+105 ℃ |
沖擊 |
加速度 980m/s2 |
|
|
碰撞 |
392m/s2 |
|
|
為防止具有相同接點排列,且用在同一設備上,但卻傳輸不同信號的插頭插座誤插,連接器殼體上開有不同角度的鍵位,可根據客戶要求進行轉位裝配
