如何檢測射頻同軸電纜?

2023-06-30

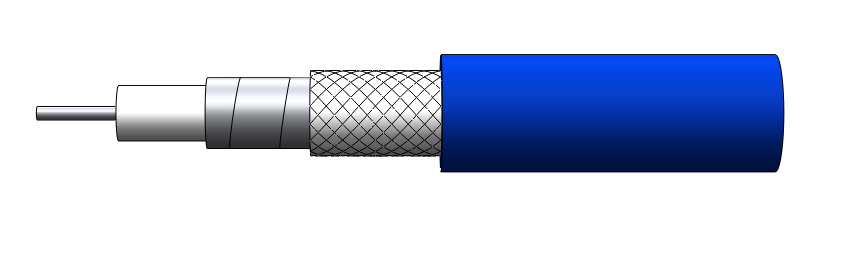

射頻電纜同軸電纜的好壞直接影響信號的傳輸以及不必要的損失,一個標準的射頻同軸電纜的截面很圓整,電纜外屏蔽、鋁箔貼于絕緣介質的外表面,介質的外表面越圓整,說明它的性能就越好。


一、先觀察絕緣介質的圓整度:標準的射頻同軸電纜截面很圓整,電纜外屏蔽、鋁箔貼于絕緣介質的外表面,介質的外表面越圓整,鋁箔與它外表的間隙就越小,越不圓整間隙就越大。經實踐證明,間隙越小電纜的性能就越好,另外,大間隙空氣容易侵入屏蔽層而影響電纜的使用壽命。


一、先觀察絕緣介質的圓整度:標準的射頻同軸電纜截面很圓整,電纜外屏蔽、鋁箔貼于絕緣介質的外表面,介質的外表面越圓整,鋁箔與它外表的間隙就越小,越不圓整間隙就越大。經實踐證明,間隙越小電纜的性能就越好,另外,大間隙空氣容易侵入屏蔽層而影響電纜的使用壽命。


二、檢驗同軸電纜絕緣介質的一致性:同軸電纜絕緣介質直徑波動主要影響電纜的回波系數,此項檢查可剖出一段電纜的絕緣介質,用千分尺仔細檢查各點外徑,看其是否一致。


三、查鋁箔的質量:同軸電纜中起重要屏蔽作用的是鋁箔,它在避免外來開路信號干擾以及防止有線電視信號泄漏方面具有重要作用,因此對新進同軸電纜應檢測鋁箔的質量。首先,剖開護套層,觀察編織網線和鋁箔層表面是否保持良好光澤;其次是取一段電纜,緊緊的纏繞在金屬小軸上,拉直向反向轉繞,反復多弄幾次,再割開電纜護套層觀看鋁箔有無折裂現象,也可以剖出一小段鋁箔在手中反復揉搓和拉伸,經多次揉搓和拉伸仍未斷裂,具有一定韌性的為合作嘔,否則為次品。


四、檢查同軸電纜的編織網:同軸電纜的編織網線對同軸電纜的屏蔽性起重要作用,而且不管是在集中供電有線電視線路中還是電源的回路線,同軸電纜質量檢測必須要對紡織網是否嚴密平整進行仔細的觀察,方法是剖開同軸電纜外護套,剪一小段同軸電纜編織網,對編織網的數量進行鑒定,如果與所給指標數值相符為合格,另外對單根紡織網線用螺旋測微器進行測量,在同等價格下的比較下,線徑的質量越粗越好。


五、檢測外護層的擠包緊度:高質量的同軸電纜外護層都包裹得很緊,這樣可以縮小屏蔽層內間隙,避免空氣進入造成氧化,防止屏蔽層的相對滑動引起電性能的飄移,但是擠包太緊的話會造成剝頭不便,增加施工難度。檢查方法是取1m長的電纜,在端部剝?nèi)プo(hù)層,以用力不能拉出線芯為合適。


六、觀察電纜成圈形狀:電纜成圈不僅體現在外觀美不美觀,更為重要的還是電纜質量問題。電纜成圈平整,各條電纜保持在同一同心平面上,電纜與電纜之間成圓弧平行地整體接觸,可減少電纜間相互受力,堆放不易變形損傷,因此在驗收電纜質量的時候可不要粗心大意粗略的就看兩眼,要認真仔細的去觀察。
