應用
- 它主要用于雷達底盤和機柜等模塊化盲插系統，也常用于其他微波電路連接。

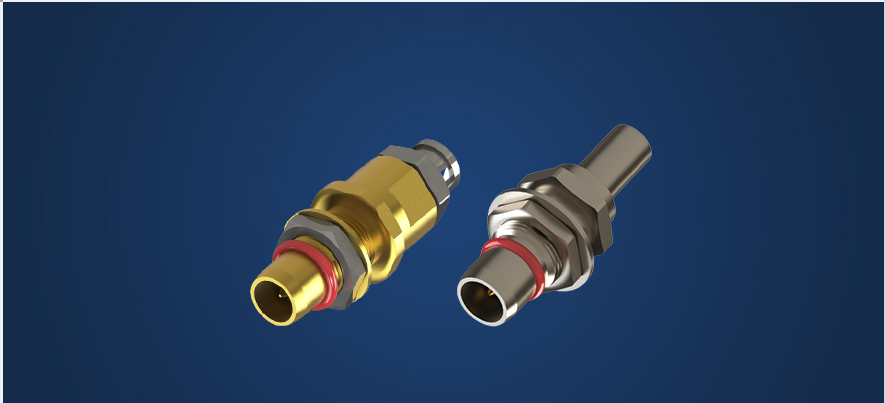

- 在某些條件下，BMA連接器還可用于需要高速開關和盲匹配連接的高速數字信號和電源/信號設備。
| 電氣性能 | |
|---|---|
| 特性阻抗 | 50 Ohm |
| 頻率范圍 | 0-18 GHz |
| 工作電壓 | 335 V(rms) |
| 介質耐壓 | 1000 V(rms) |
| 導體電阻 | 內導體: ≤3.0 mΩ (初始值) |
| 外導體: ≤2.0 mΩ (初始值) | |
| 絕緣電阻 | ≥5000 mΩ |
| 電壓駐波比 | 直型: ≤1.30 (典型值) |
| 彎型: ≤1.35 (典型值) | |
| 機械特性 | ||
|---|---|---|
| 公母插入力 | ≤3 lbs | |
| 公母拔出力 | ≥3 ouncec | |
| 中心針插入力 | ≤2 lbs | |
| 中心針拔出力 | ≥1 ounce | |
| 中心針保持力 | ≥6 lbs | |
| 耐久性 | 500 次 | |
