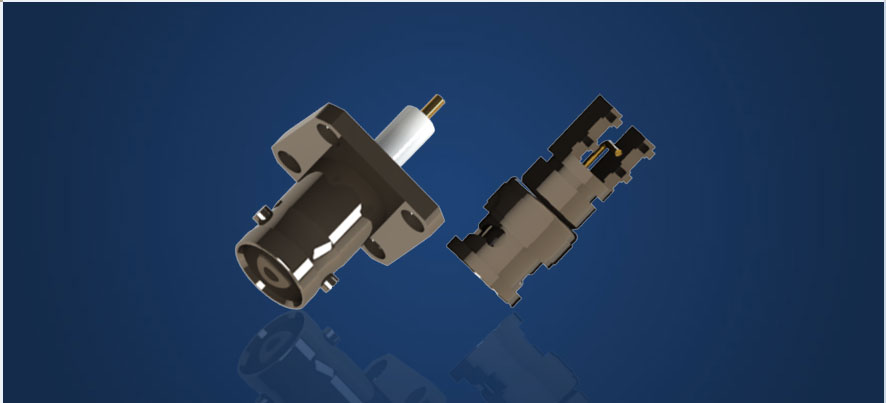

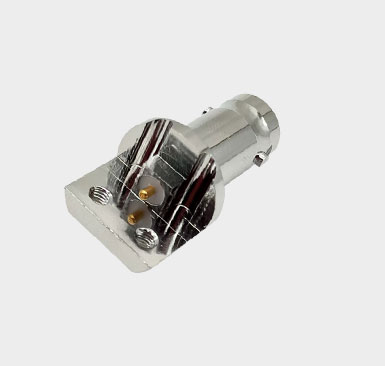

BNC
BNC 作為常見的射頻連接器之一,它是一種可以實現快速連接的小型卡口連接器。它的全名是卡口螺母連接器。該系列連接器提供 50Ω 和 75Ω 阻抗規格。
BNC系列射頻同軸連接器是基于美國軍用標準MIL-C-39012的卡扣式連接器。BNC連接器的頻率通常為0~4GHz,其特殊的卡扣結構使其具有快速連接和接觸可靠等優點。
BNC系列射頻同軸連接器主要用于業余無線電天線、航空電子設備、測試設備等射頻電子設備。
電氣性能
特性阻抗 50 Ohm
頻率范圍 DC-6 GHz
工作電壓 500 V(rms)
介質耐壓 1500 V(rms)
導體電阻 Inner conductor: ≤1.5 mΩ (初始值)
Outer conductor: ≤0.2 mΩ (初始值)
絕緣電阻 ≥5000 mΩ
VSWR 直型: ≤1.30 (典型值)
彎型: ≤1.35 (典型值)
機械特性
中心針插入力 ≤2 lbs
中心針拔出力 ≥2 ounce
中心針保持力 ≥6 lbs
耐久性 500 次
應用
  • 適用于小功率應用
  • 廣泛應用于無線設備、儀器儀表,如無線通訊系統、電視機、測試設備等領域
產品系列
  • 線端連接器
  • 板端連接器
  • 適配器
  • 工具
