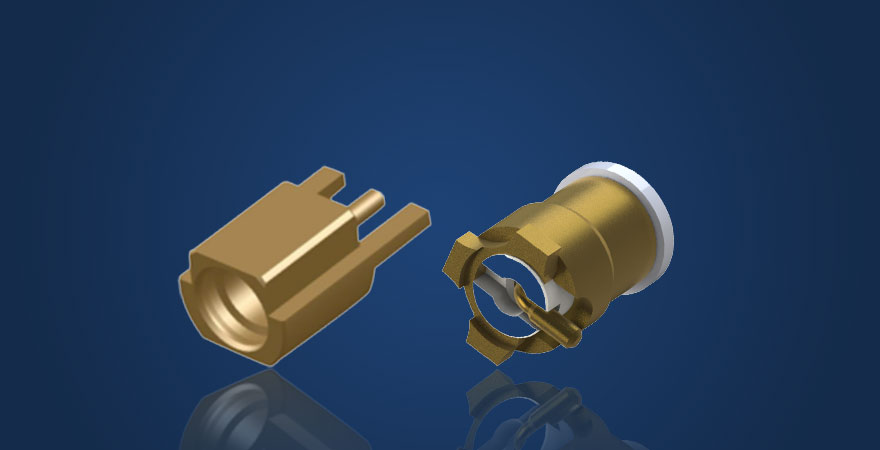

應用
- 適用于快速配合連接高頻率、內部空間小應用。
- 廣泛用于無線通訊、工業應用及航天航空等多個領域應用。
- 適用于電纜及印制電路板等產品應用。
| 電氣性能 | |
|---|---|
| 特性阻抗 | 50 Ohm |
| 頻率范圍 | 0-6 GHz |
| 工作電壓 | 170 V(rms) |
| 介質耐壓 | 500 V(rms) |
| 導體電阻 | 內導體: ≤5.0 mΩ (初始值) |
| 外導體: ≤2.5 mΩ (初始值) | |
| 絕緣電阻 | ≥500 mΩ |
| 電壓駐波比 | 直型: ≤1.30 (典型值) |
| 彎型: ≤1.35 (典型值) | |
| 機械特性 | ||
|---|---|---|
| 公母插入力 | ≤4 lbs | |
| 公母拔出力 | 1.35 lbs - 4.0 lbs | |
| 中心針插入力 | ≤1.1 lbs | |
| 中心針拔出力 | ≥1 ounce | |
| 中心針保持力 | ≥2.25 lbs | |
| 耐久性 | 500 次 | |
