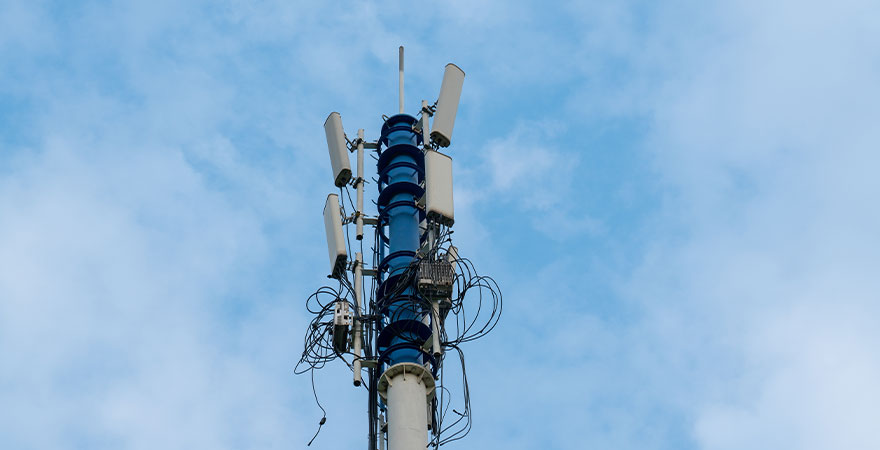

- 主要用于無線電設備和電子儀器的高頻環路連接,如通信基站。
- 在相同條件下,它更適合需要小型和快速安裝的RF連接場合。
電氣性能 | |
---|---|
特性阻抗 | 50 Ohm |
頻率范圍 | 0-4 GHz |
工作電壓 | RG178: 250 V(rms) |
RG316,RG405:250 V(RMS) | |
RG316,RG405: 335 V(rms) | |
介質耐壓 | RG178: 750 V(rms) |
RG316,RG405: 1000 V(rms) | |
導體電阻 | 內導體: ≤6.0 mΩ (初始值) |
外導體: ≤1.0 mΩ (初始值) | |
絕緣電阻 | ≥1000 mΩ |
電壓駐波比 | 直型: ≤1.30 (典型值) |
彎型: ≤1.35 (典型值) |
機械特性 | ||
---|---|---|
公母插入力 | ≤14 lbs | |
公母拔出力 | 2 lbs - 14 lbs | |
中心針插入力 | ≤2.5 lbs | |
中心針拔出力 | ≥1 ounce | |
中心針保持力 | ≥4 lbs | |
耐久性 | 500 次 |

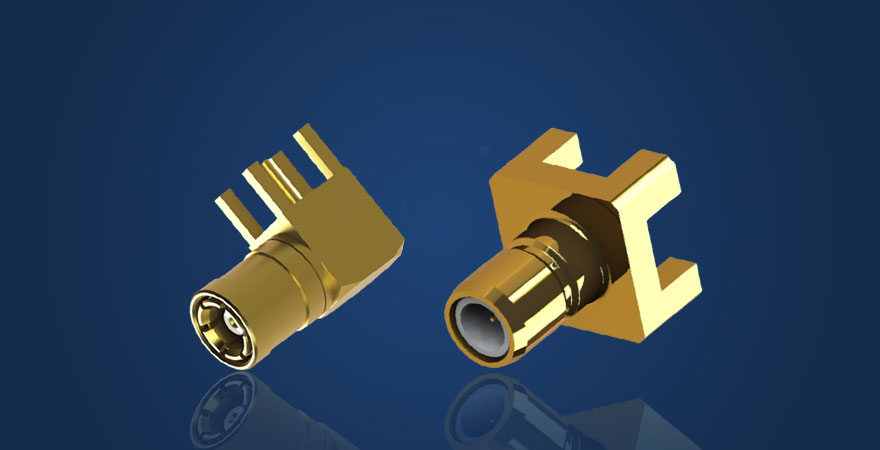

速聯料號:5MBF20S-P10
安裝方式:PCB 通孔
頻率:4GHz
速聯料號:5MBF25R-P01-001
安裝方式:PCB 通孔
頻率:4GHz
速聯料號:5MBF25R-P41-008
安裝方式:PCB 通孔
頻率:4GHz
速聯料號: 5MBF25S-P01
安裝方式:PCB 通孔
頻率:6GHz
速聯料號: 5MBF25S-P01-001
安裝方式:PCB 通孔
頻率:4GHz
速聯料號: 5MBF27S-P21-001
安裝方式:PCB SMT
頻率:4GHz
速聯料號: 7MBM25S-P41-004
安裝方式:PCB 表面安裝
頻率:1GHz
速聯料號: 7MBM27S-P41-002
安裝方式:PCB 通孔
頻率:3GHz
速聯料號: 7MBF25S-P01-003
安裝方式:PCB側面安裝
頻率:1GHz
速聯料號: 7MBF25S-P41-013
安裝方式:PCB 通孔
頻率:3GHz
速聯料號: 7MBF25S-P41-015
安裝方式:PCB 通孔
頻率:3GHz
速聯料號: 5MBM25R-P41-008
安裝方式:PCB 通孔
頻率:4GHz
速聯料號:7MBF25S-P01-003
安裝方式:PCB
頻率:1 GHz
速聯料號:7MBF27S-P41
安裝方式:PCB-SMT
頻率:3 GHz
速聯料號: 7MBF25S-P41-014
安裝方式:PCB 通孔
頻率:3GHz
速聯料號:5BNF11S-P01
安裝方式:穿墻
頻率:4 GHz
速聯料號:7MBF25R-P41
安裝方式:PCB-SMT
頻率:4 GHz
速聯料號:5MBF25R-P01-004
安裝方式:PCB-SMT
頻率:4 GHz
