SMB

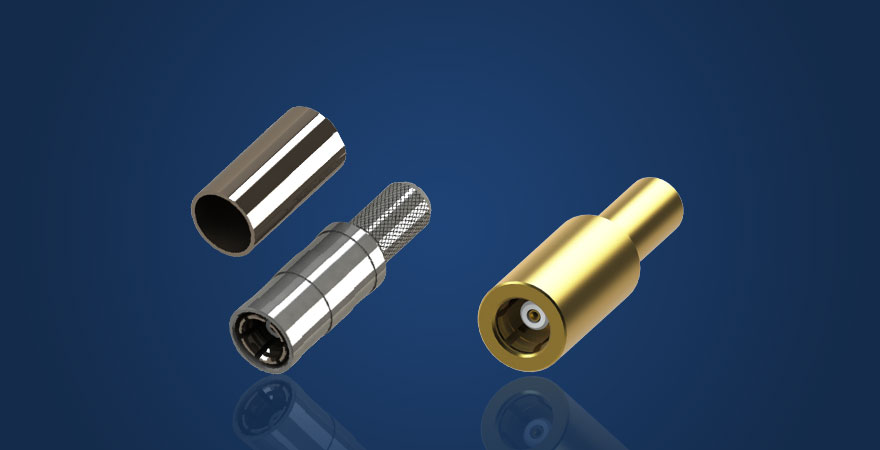

SMB系列射頻同軸連接器是一種小型推入式射頻連接器,其阻抗可分為50Ω和75Ω。50Ω系列可以達到4GHz,75Ω系列可以達到2GHz。
SMB系列射頻同軸連接器具有體積小、插拔方便、電氣性能優異、重量輕等特點,符合標準MIL-C-39012。
SMB系列射頻同軸連接器適用于無線通信設備和電子儀器的高頻環路連接等應用,其中電纜連接器類型使用最多。
電氣性能
特性阻抗 50 Ohm
頻率范圍 0-4 GHz
工作電壓 RG178: 250 V(rms)
RG316,RG405:250 V(RMS)
RG316,RG405: 335 V(rms)
介質耐壓 RG178: 750 V(rms)
RG316,RG405: 1000 V(rms)
導體電阻 內導體: ≤6.0 mΩ (初始值)
外導體: ≤1.0 mΩ (初始值)
絕緣電阻 ≥1000 mΩ
電壓駐波比 直型: ≤1.30 (典型值)
彎型: ≤1.35 (典型值)
機械特性
公母插入力 ≤14 lbs
公母拔出力 2 lbs - 14 lbs
中心針插入力 ≤2.5 lbs
中心針拔出力 ≥1 ounce
中心針保持力 ≥4 lbs
耐久性 500 次
應用
  • 主要用于無線電設備和電子儀器的高頻環路連接,如通信基站。
  • 在相同條件下,它更適合需要小型和快速安裝的RF連接場合。
產品系列
  • 電纜連接器
  • 板端連接器
  • 適配器
  • 工具
